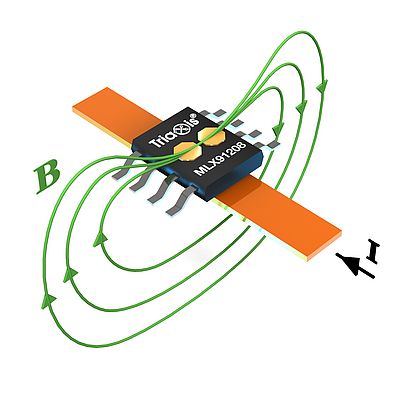

Sensore ad effetto Hall per misure di corrente

Melexis aggiunge un prodotto alla sua Triaxis^® linea di sensori ad effetto Hall programmabili. Studiati principalmente per l'utilizzo veicoli elettrici, veicoli ibridi e impianti ad energie rinnovabili, i dispositivi ad alta velocità della serie MLX91208 offrono tempi di risposta da 3 ?s.

Grazie al particolare progetto sviluppato da Melexis, garantiscono un funzionamento preciso e stabile sia nel dominio della temperatura (con una deriva termica pari tipicamente a ±150 ppm/°C) che nel dominio del tempo.

Caratteristiche tecniche del sensore ad effetto Hall

Le caratteristiche di trasferimento del sensore MLX91208 sono interamente regolabili, con la possibilità di memorizzare direttamente nella EEPROM incorporata parametri come la sensibilità, il guadagno e l'offset. La calibrazione è viene eseguita utilizzando il noto protocollo PTC (Programming Through Connector) sviluppato da Melexis, che è basato sulla modulazione della tensione di alimentazione. Poiché questo meccanismo evita la necessità di disporre di un contatto aggiuntivo dedicato alla programmazione, è possibile ottenere con facilità flussi di produzione altamente efficienti.

Sensore ad effetto Hall con tecnologia brevettata Triaxis

Con una gamma di temperature di lavoro che si estende da -40 °C a +150 °C, i dispositivi MLX91208 sono particolarmente adatti per effettuare misure precise di corrente in continua e in alternata con frequenze fino a 200 kHz. I sensori utilizzano la tecnologia brevettata Triaxis® di Melexis, dotati di un'eccellente sensibilità grazie alla presenza di uno strato IMC (Integrated Magnetic Concentrator) depositato sul chip. Gli attuali sensori basati sulla serie MLX91208 si prevede offriranno una precisione migliore del ±0,5% a temperatura ambiente e del ±2% agli estremi della gamma di temperature di funzionamento ammesse.
