Kit per la Factory of the Future

Un pacchetto meccatronico per servopresse modulare ideato da Bosch Rexroth

  • Kit per la Factory of the Future
    Kit per la Factory of the Future
  • Kit per la Factory of the Future
    Kit per la Factory of the Future

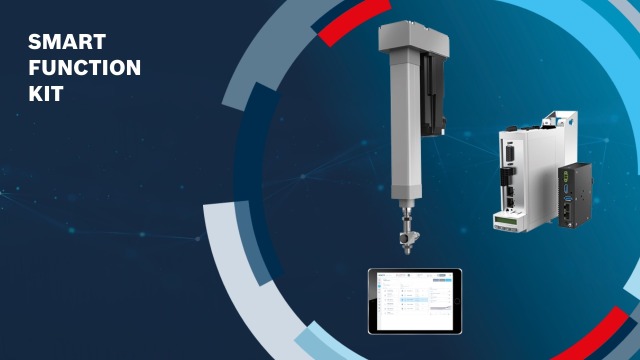

Bosch Rexroth fornisce Smart Function kit, una soluzione innovativa e flessibile per applicazioni di assemblaggio, piantaggio, pressatura (con forze tra i 2 kN e 30 kN) e collaudo.

Un approccio modulare

Smart Function Kit per servopresse modulare è composto da componenti meccanici, elettronici e della parte di software. In particolare, la sua struttura include i cilindri elettromeccanici e sensori di forza, i motori, servoazionamenti e motion control e in termini di software di commissioning, operazioni e analisi di processo. È caratterizzato da un approccio modulare e questo permette di utilizzarlo nella versione stand alone oppure integrato al controllore di linea attraverso bus di campo. Non è necessario il collegamento a un pannello operatore specifico in quanto è possibile programmarlo, configurarlo e monitorarlo anche tramite un semplice smartphone. Grazie al moderno e intuitivo HMI Web con una configurazione di processo modulare e drag&drop, il software è pronto per l'uso immediato. Non sono richieste conoscenze informatiche per la programmazione. Smart Function Kit for Pressing è un sistema capace di “auto configurarsi” durante la fase iniziale di commissioning trasferendo tutti i dati della parte meccanica direttamente al drive di comando, sono sufficienti 10 minuti per configurarlo.

Un kit personalizzabile

Tramite il tool di calcolo on line LinSelect è possibile individuare la taglia secondo la forza nominale (kit preselezionato per forze da 2 a 30 kN) necessaria alla nostra applicazione. Si possono combinare varie opzioni per creare uno Smart Function Kit personalizzato: la taglia, la corsa (35 – 400mm - 90 – 400mm), l’attacco motore (assiali o paralleli), il sensore di forza (senza o con sensore) e la lunghezza del cavo (5 o 10 m). Una volta completata la fase di selezione si passa al configuratore on line dove mediante un percorso guidato vengono definite la posizione di montaggio del motore, la tensione di alimentazione, la lunghezza dei cavi e la cella di carico. Infine, tramite il configuratore on line si ottiene la distinta di configurazione, il codice di ordinazione del kit ed il file CAD del kit.

Compatibilità con ambienti 4.0

Smart Function Kit è compatibile con gli ambienti 4.0 grazie ad una connessione OPC-UA. La messa in servizio è semplice e veloce con la configurazione e parametrizzazione del servoazionamento automatiche. Si contraddistingue per la flessibilità, in quanto può essere collegato in rete, tramite interfacce aperte, e comodamente monitorato tramite tablet durante il processo in corso. Questo significa trasparenza e riduzione dei tempi di fermo con l’aumento della produttività. Il tempo dedicato alla progettazione può essere ridotto fino al 95% grazie alla semplice selezione del prodotto, nonché alla rapida messa in servizio.

Analisi e diagnosi tramite dashboard

Grazie all’analisi e diagnosi tramite dashboard è possibile: analizzare le curve di spostamento della forza, la visualizzazione dei risultati di processo, l’elaborazione dell'archiviazione dei dati per la garanzia di qualità in un database interno, usufruire della cronologia dei processi con filtro e funzione di esportazione. Per quanto concerne la diagnostica è possibile avere accesso ai parametri di sistema, nonché rapporti sullo stato e statistiche, al registro con messaggi di errore in testo semplice integrati nel software e all’ accesso dati tramite interfaccia di programmazione.
