Sensor hub

Con 6 porte I/O, SIG100 di Sick trasmette fino a 8 byte e riceve fino a 2 byte di informazioni, ed è in grado di combinare le informazioni in ingresso

  • da Sick Spa
  • Settembre 2, 2019
  • 182 views
  • Sensor hub
    Sensor hub
  • Sensor hub
    Sensor hub

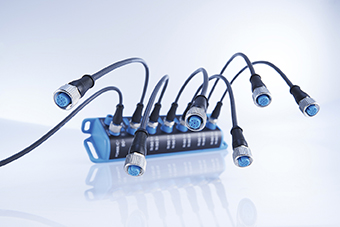

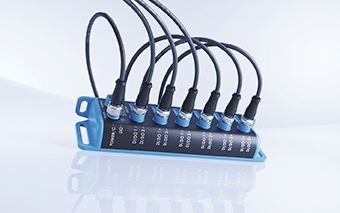

SIG100 è un sensor hub di Sick creato per snellire il flusso di informazioni che dai sensori vanno verso il PLC, e per evitare l’utilizzo di PLC per la programmazione di semplici logiche. SIG100 sfrutta il protocollo I/O per trasmettere il segnale di sensori e attuatori ad un master collegato ad un PLC. Possiede 6 porte I/O, cosa che permette di collegare fino a 12 sensori o attuatori standard. Tutti i segnali trasmessi dai sensori connessi vengono, quindi, inviati ad un master IO-Link attraverso un unico cavo standard di alimentazione e connessione.

Sensor hub trasmette fino a 8 byte e riceve fino a 2 byte di informazioni

Questo sensor hub di Sick consente una comunicazione bidirezionale. SIG100 trasmette fino a 8 byte al master e da esso può ricevere fino a 2 byte di informazioni via IO-Link. Questo perché è un modulo programmabile con funzioni logiche, capaci di elaborare sia segnali on/off sia segnali numerici. Inoltre, può essere utilizzato in modalità stand-alone come se fosse un semplice elaboratore programmabile locale.

Sensor hub che combina le informazioni in ingresso

SIG100 combina le informazioni in ingresso per restituire dei risultati in uscita. In questo modo si possono, ad esempio, unire gli ingressi di due sensori in una funzione logica, come una AND, e, nel caso in cui entrambi i sensori commutino, attivare un’uscita per azionare un attuatore. Basta un collegamento USB al PC per accedere al configuratore gratuito SOPAS ES che, attraverso un editor intuitivo e un funzionamento di tipo Drag&Drop, permette di impostare le funzioni logiche e verificarne il funzionamento in pochi rapidi passaggi.
